تفاصيل المنتج:
|
| اسم: | خط التجميع شبه التلقائي | Max. ماكس. Busbar Height ارتفاع بسبار: | 330 مم |
|---|---|---|---|
| Max. ماكس. Busbar Length طول بسبار: | 6000 ملم | كفاءة العمل: | حوالي 3000 ملم / 4 دقائق |
| طول جزء الانعكاس: | 4500 مم | طول محطة التشغيل اليدوي: | 1500 مم |
| قوة: | 380 ~ 415VAC 50 ~ 60 هرتز 5kW | البعد: | L18000mm * W800mm * H1900mm |
| تسليط الضوء: | 5kW خط التجميع شبه التلقائي,4500mm خط التجميع شبه التلقائي,1500mm خط التجميع شبه التلقائي |
||

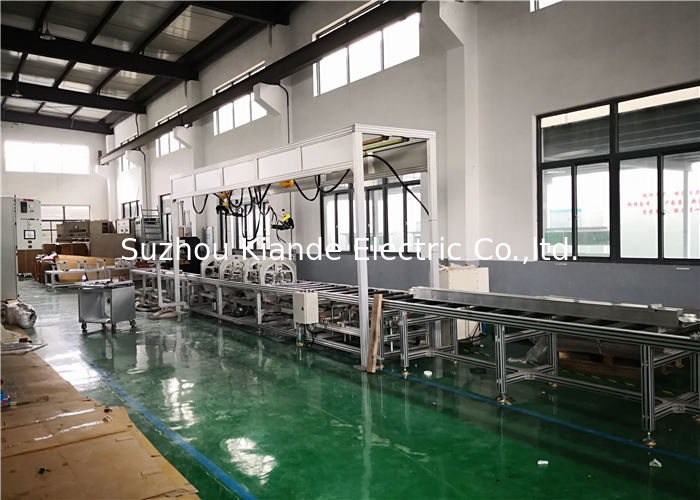

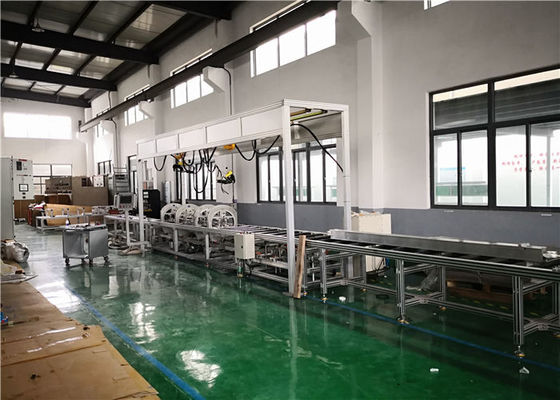

خط التجميع شبه الأوتوماتيكي المدمج لنظام الكابلات Busbar
مزايا
1. يمكن لخط إنتاج القضبان شبه الأوتوماتيكية أن يحقق التثبيت التلقائي من اليسار إلى اليمين ومن الأسفل إلى الأعلى وهو ما يكون مناسبًا للحفر والتثبيت.
2. خط الإنتاج متوافق بمرونة ، مناسب لقضيب التوصيل
3. يمكن لنظام التحكم الكهربائي التثبيت في نفس الوقت أو بشكل منفصل.
4. إن خط تجميع القضبان الشبه أوتوماتيكية هو خط إنتاج ذو تكلفة فعالة وأكثر استقرارًا والذي يمكن أن يقلل معدل NG وتكلفة العمالة ويزيد من كفاءة العمل.
مقدمة عن الوظيفة
يتكون خط التجميع شبه الأوتوماتيكي من ثلاثة أجزاء ، ومحطة التجميع المسبق ، ومحطة الانعكاس الأوتوماتيكية ، ومحطة تجميع الملحقات.
محطة التجميع المسبق: سيقوم المشغلون بالتجميع المسبق وإصلاح الأجزاء الرئيسية لقضيب النقل عن طريق التركيبات ونقل قضيب التوصيل إلى محطة الانعكاس التلقائي يدويًا.
محطة الانعكاس التلقائي: عندما يصل قضيب التوصيل إلى محطة الانعكاس ، يجب على المشغل إصلاح قضيب النقل بواسطة المشبك والبدء في التثبيت على جانب واحد.بعد الانتهاء من جانب واحد ، سيتم عكس الدوارات 180 درجة لتثبيت الجانب الآخر.
محطة تجميع الملحقات: بعد أن يتم تثبيت قضيب التوصيل ، سوف يقوم المشغل بتجميع ملحقات قضيب التوصيل في هذه المحطة.
بيانات المعدات على خط تجميع القضبان شبه الأوتوماتيكية
| لا. | المعلمات |
| نموذج | KD-ZDX / H-4-6 (4.5) |
|
ماكس.ارتفاع بسبار |
330 مم (طبقة واحدة) |
|
ماكس.طول بسبار |
6000 ملم |
|
كفاءة العمل |
حوالي 3000 ملم / 4 دقائق |
| آلة التثبيت | غير مشمول |
| دوار Nos | 4 مجموعات (قياسي) |
|
طول جزء الانعكاس |
4500 مم |
|
عدد تركيبات الرفع اليدوي |
3 قطع |
|
طول محطة التشغيل اليدوي |
1500 ملم |
| المواد شماعات | شماعات الألومنيوم |
| نوع التثبيت | التثبيت اليدوي |
| قوة | 380 ~ 415VAC 50 ~ 60 هرتز 5kW |
| أبعاد المعدات | L18000mm * W800mm * H1900mm |
