تفاصيل المنتج:
|
اسم: | آلة تصنيع بسبار المدمجة | نوع التثبيت: | التثبيت اليدوي |
---|---|---|---|
Max. ماكس. Busbar Height ارتفاع بسبار: | 330 مم | طول جزء الانعكاس: | 4500 مم |
طول محطة التشغيل اليدوي: | 1500 مم | قوة: | 380 ~ 415VAC 50 ~ 60 هرتز 5kW |
Max. ماكس. Busbar Length طول بسبار: | 6000 ملم | كفاءة العمل: | حوالي 3000 ملم / 4 دقائق |
البعد: | L18000mm * W800mm * H1900mm | ||
تسليط الضوء: | خط تجميع مجاري التوصيل شبه الأوتوماتيكي,آلة بسبار 330 مم,خط تجميع أنابيب التوصيل 330 مم |

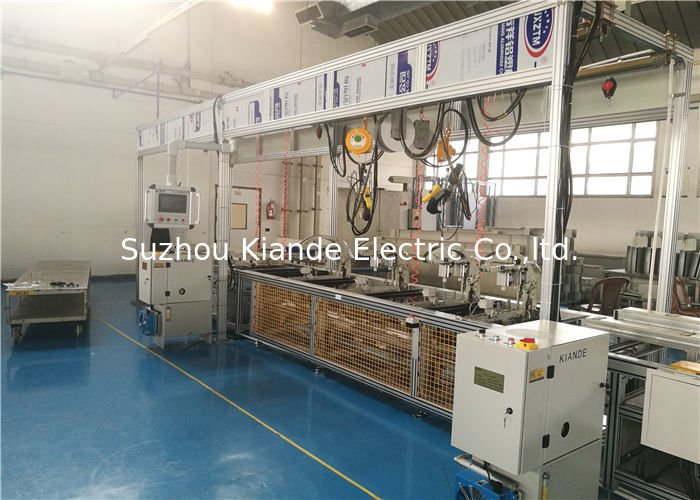

خط تجميع أنابيب النقل شبه الأوتوماتيكي المدمج من سبائك الألومنيوم
نظرة عامة على المعدات
1) تعتمد المعدات على التكوين المبسط الذي يتطلب عددًا أقل من موظفي العمليات ، ولكن لتحقيق إجراءات تثبيت قضيب النقل بجودة عالية وموثوق بها وطريقة إنتاج.
2) تشتمل المعدات على إجراءات الإنتاج للتجميع اليدوي لقضيب النقل ، والتثبيت اليدوي لقضيب التوصيل ، وتحريك القضبان والمزيد.
3) لتحسين مستوى وجودة إنتاج القضبان.
4) لتقليل قوة العمل وتحسين كفاءة العمل وكفاءة الإنتاج.
مقدمة عن الوظيفة
يتكون خط التجميع شبه الأوتوماتيكي من ثلاثة أجزاء ، ومحطة التجميع المسبق ، ومحطة الانعكاس الأوتوماتيكية ، ومحطة تجميع الملحقات.
محطة التجميع المسبق: سيقوم المشغلون بالتجميع المسبق وإصلاح الأجزاء الرئيسية لقضيب النقل عن طريق التركيبات ونقل قضيب التوصيل إلى محطة الانعكاس التلقائي يدويًا.
محطة الانعكاس التلقائي: عندما يصل قضيب التوصيل إلى محطة الانعكاس ، يجب على المشغل إصلاح قضيب النقل بواسطة المشبك والبدء في التثبيت على جانب واحد.بعد الانتهاء من جانب واحد ، سيتم عكس الدوارات 180 درجة لتثبيت الجانب الآخر.
محطة تجميع الملحقات: بعد أن يتم تثبيت قضيب التوصيل ، سوف يقوم المشغل بتجميع ملحقات قضيب التوصيل في هذه المحطة.
بيانات المعدات على خط تجميع القضبان شبه الأوتوماتيكية
لا. | المعلمات |
نموذج | KD-ZDX / H-4-6 (4.5) |
ماكس.ارتفاع بسبار |
330 مم (طبقة واحدة) |
ماكس.طول بسبار |
6000 ملم |
كفاءة العمل |
حوالي 3000 ملم / 4 دقائق |
آلة التثبيت | غير مشمول |
دوار Nos | 4 مجموعات (قياسي) |
طول جزء الانعكاس |
4500 مم |
عدد تركيبات الرفع اليدوي |
3 قطع |
طول محطة التشغيل اليدوي |
1500 ملم |
المواد شماعات | شماعات الألومنيوم |
نوع التثبيت | التثبيت اليدوي |
قوة | 380 ~ 415VAC 50 ~ 60 هرتز 5kW |
أبعاد المعدات | L18000mm * W800mm * H1900mm |
