تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | وصلة بسبار | حاضر: | 400A-2000A |
|---|---|---|---|
| تصميم: | تصميم برغي واحد | إصدار الشهادات: | ISO9001 |
| اكتب: | موصل الألمنيوم | فترة الحياة: | 4 سنوات |
| إبراز: | 630A busbar joint,busbar joint Sandwich Busway System Connection,ISO9001 busbar system,busbar joint Sandwich Busway System Connection,ISO9001 busbar system |
||

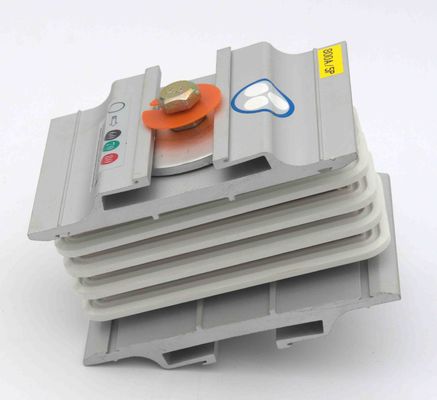

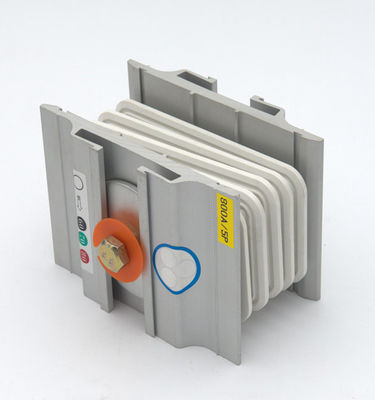

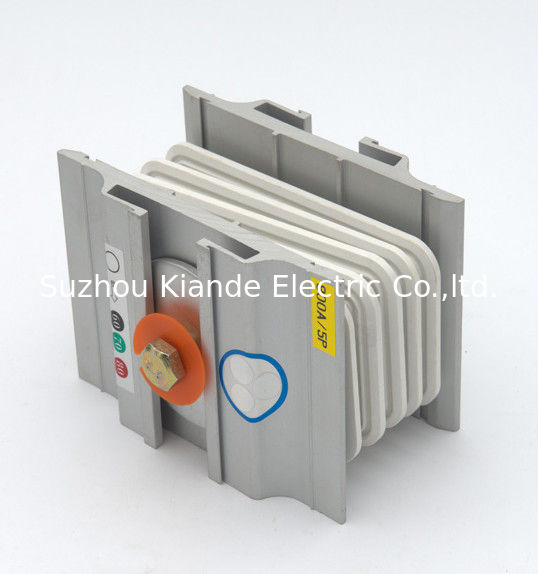

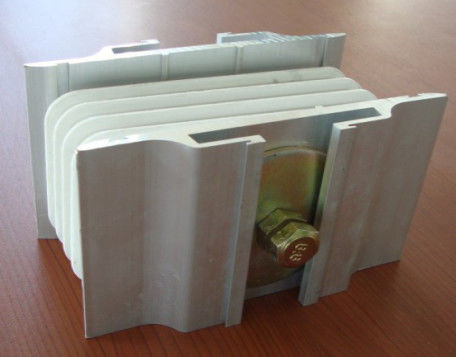

630A كتلة وصلة بسبار لتوصيل نظام حافلات ساندويتش
يتم استخدام وصلة مجاري التوصيل لربط عنصرين من أنظمة القضبان ، ويمكن تركيبها أو إزالتها في حالة مثبتة دون إزالة الأجزاء أو العناصر المجاورة. يضمن صامولة عزم الدوران ثبات المفاصل عند عزم الدوران المطلوب ويلغي الحاجة إلى مفتاح عزم الدوران أثناء التثبيت .لوحات جانبية شديدة التحمل وغسالات بيلفيل تضمن توزيعًا موحدًا للضغط.يمكن شد المفاصل بسهولة بمساعدة مفتاح ربط من جانب واحد فقط.
|
لا. |
معامل |
|
اسم المنتج |
وصلة بسبار |
|
التصويت الحالي |
400A-4000A |
|
مادة |
النحاس أو الألمنيوم |
وصلة Busduct

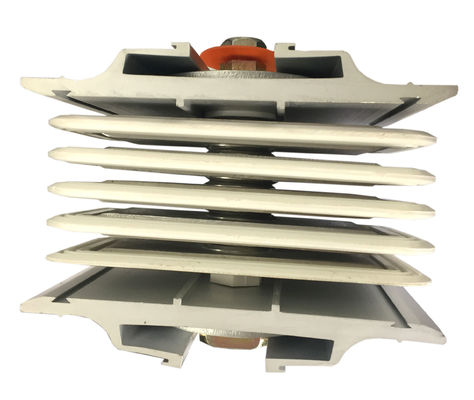

لقد أخذ تصميم المكدس المفصل هذا في الاعتبار وجود سطح تلامس أكبر للموصلات من أجل تقليل فقد الطاقة وتحسين أداء التبريد.
تضمن مسامير الوصل مزدوجة الرأس مع غسالة Belleville ضغطًا كافيًا مطلوبًا لتأمين كل وصلة مشتركة.
تم تصميم برغي المفصل مزدوج الرأس أيضًا بقيمة عزم دوران محددة حيث يكون الرأس الخارجي لمسمار المفصل (الذي يعمل بمثابة
مؤشر الضيق) سوف ينفصل عندما يصل إلى الحد الأقصى وهذا سيمنع التشديد الزائد في قسم المفصل.
دليل تركيب وصلة مجاري التوصيل
الخطوة 1: تحديد كومة الوصلة الصحيحة (إما 4 وات أو 5 وات) واتجاه طورها قبل تثبيت حزمة Busduct المشتركة
Step2: قم بمحاذاة وتوصيل كل من محطة busduct بموصل المكدس المشترك.
Step3: سدادة المكدس المشتركة تعمل كمبدأ توجيهي لضمان سطح ملامس كامل للموصلات المتداخلة.
Step4: شد البرغي مزدوج الرأس باستخدام مفتاح ربط لفك قص الرأس الخارجي.
Step5: ضع أغطية حزمة الوصلات على جانبي قسم وصلة مجرى التوصيل وشد جميع البراغي والصواميل بمفتاح ربط.
